B Avenue Watcharapol · ชั้น 3 — 3D Walkthrough & Office Layout

ตัวจำลอง 3D Walkthrough (Three.js WebGL Engine) เดินด้วย WASD / หมุนดู 3D

กด W A S D หรือปุ่มลูกศรเพื่อเดิน · ลากเมาส์มองรอบทิศทาง · มีระบบจำลองการชนกันเดินทะลุกำแพง/โต๊ะ

ห้องด้านหน้า (4 ที่นั่ง): โต๊ะไม้โอ๊ก 120 × 65 ซม. เก้าอี้ Charcoal Mesh แผงกั้นสี Sage กั้นห้องด้วยกระจกเดิมทั้งหมด

ห้องด้านหลัง (4 ที่นั่ง): แปลงพื้นที่เก็บของเดิมเป็นโต๊ะทำงาน 4 ที่นั่ง รับแสงธรรมชาติจากหน้าต่างด้านหลัง และเชื่อมต่อห้องน้ำ/บันได

การควบคุม: กดปุ่ม ห้องหน้า / ห้องหลัง เพื่อสลับจุดเกิด, กด หมุนดู 3D เพื่อดูภาพรวมมุมสูง, กด Floor plan เพื่อดูผัง

แปลนจัดวางผังโต๊ะทำงาน (Concept Floor Plan) เปิดไฟล์ SVG แท้ ↗

สัญลักษณ์ในผัง (Legend)

โต๊ะทำงานไม้โอ๊ก (8 ที่นั่ง): โต๊ะ 1.20 × 0.65 ม. แบ่งกลุ่มละ 4 ตัว

เก้าอี้ทำงาน Charcoal Ergonomic: เบาะหนา มีพนักพิงรองรับหลัง

แนวกระจกกั้นห้องเดิม: คงกรอบอลูมิเนียมและบานกระจกไว้ทั้งหมด

ผนังกระจกภายนอก/หน้าต่าง: รับแสงธรรมชาติทั้งด้านหน้าและด้านหลัง

เส้นทางสัญจร (Circulation): ระยะทางเดินระหว่างห้อง

จุดปรับแก้ผังล่าสุด (Anthony's Feedback)

จากการตรวจสอบหน้างานจริง ผังเดิมต้องปรับตำแหน่งด้านหลังของห้อง 1 (ห้องหน้า) ดังนี้:

┌──────────────────┬──────────────────┐
│ ฝั่งซ้าย: ระเบียง │ ฝั่งขวา: ประตูออกไป │
│ │ บันไดขึ้น–ลงชั้น 2 │
├──────────────────┴──────────────────┤
│ ห้อง 1 (หน้า) │
└─────────────────────────────────────┘

จุดที่ 1: เป็นประตูกระจกเปิดเชื่อมต่อ
จุดที่ 2 (ขวาสุด): เป็นทางลงบันไดไปชั้น 2
ฝั่งซ้าย: เป็นระเบียง

ภาพแนวคิดเรนเดอร์ (AI Photorealistic Mockup)

มุมมองภาพรวมห้องด้านหน้า

โต๊ะไม้โอ๊กสีอบอุ่น เก้าอี้ดำตาข่าย ฉากกั้นเตี้ยสี Sage และแสงธรรมชาติจากแนวกระจกเดิม

มุมมองพื้นที่ทำงานแบบ Warm Minimal

การจัดวางตู้เตี้ยเก็บเอกสารติดผนัง และเว้นระยะทางเดินโปร่งสบาย ไม่เกะกะสายตา

ภาพถ่ายหน้างานจริงก่อนปรับปรุง (Original Site Photos — B Avenue สุขาภิบาล 5)

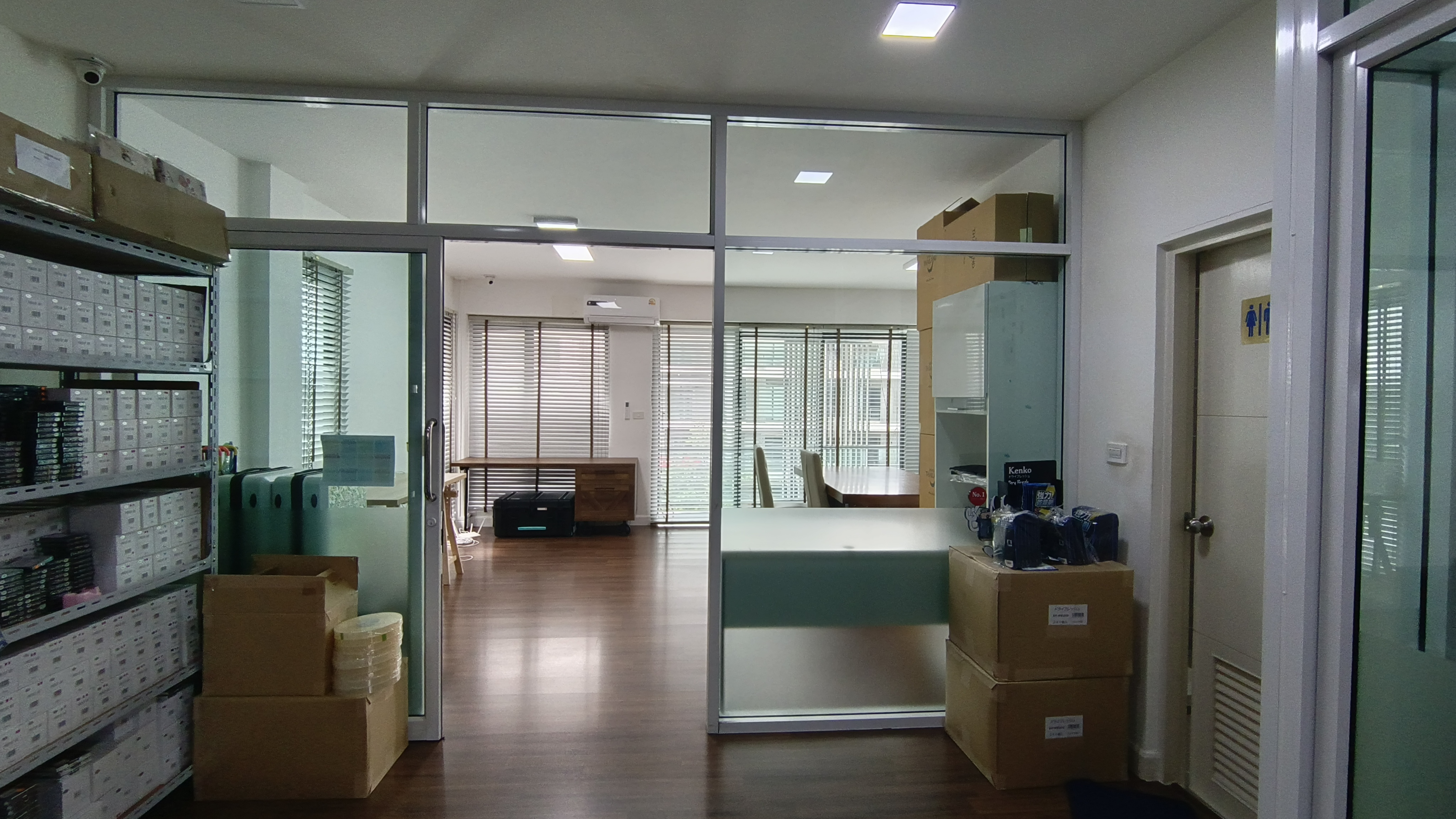

ภาพ 01: บานกระจกกั้นห้องเดิม

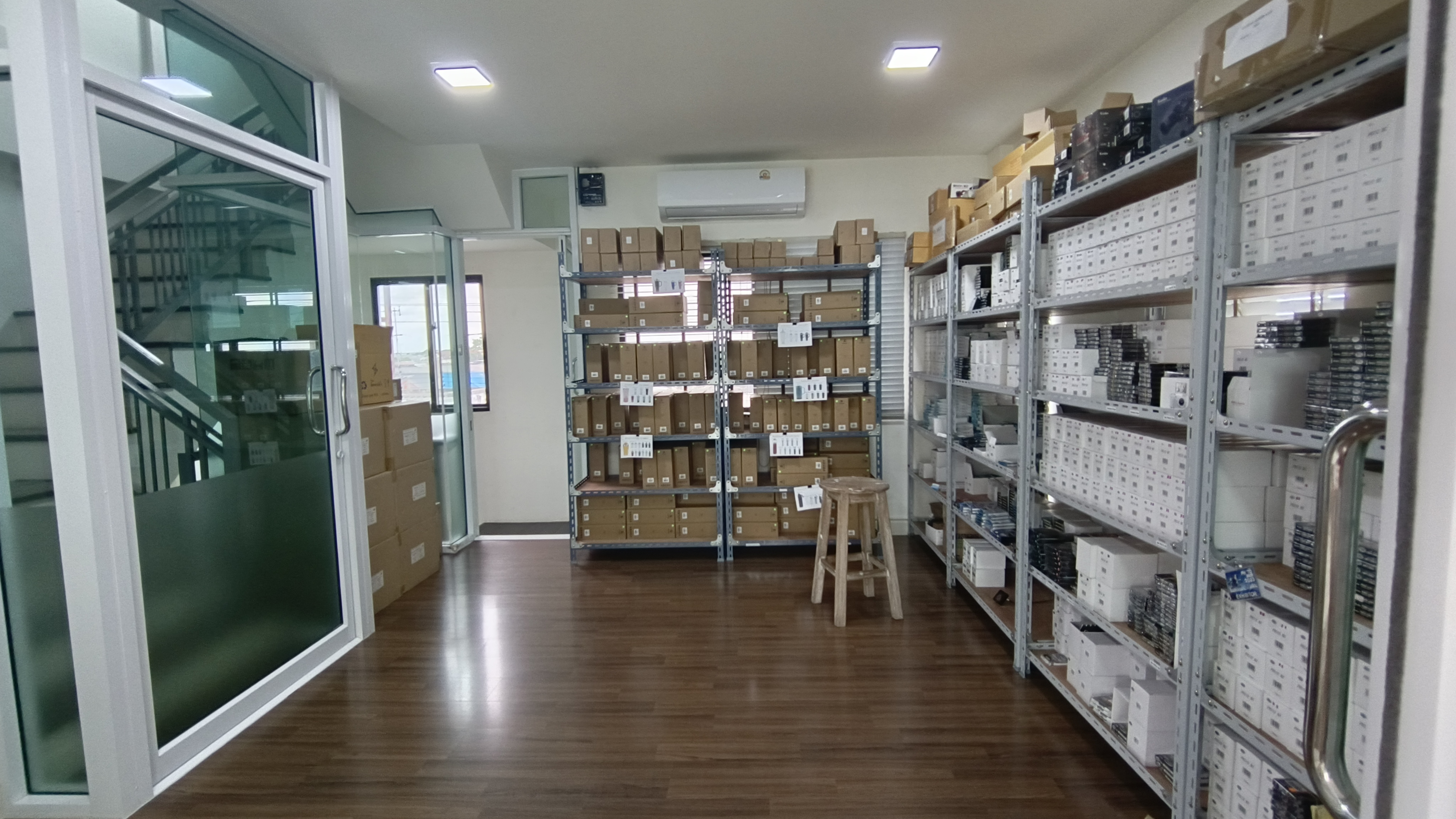

ภาพ 02: ทางเดินและห้องกระจก

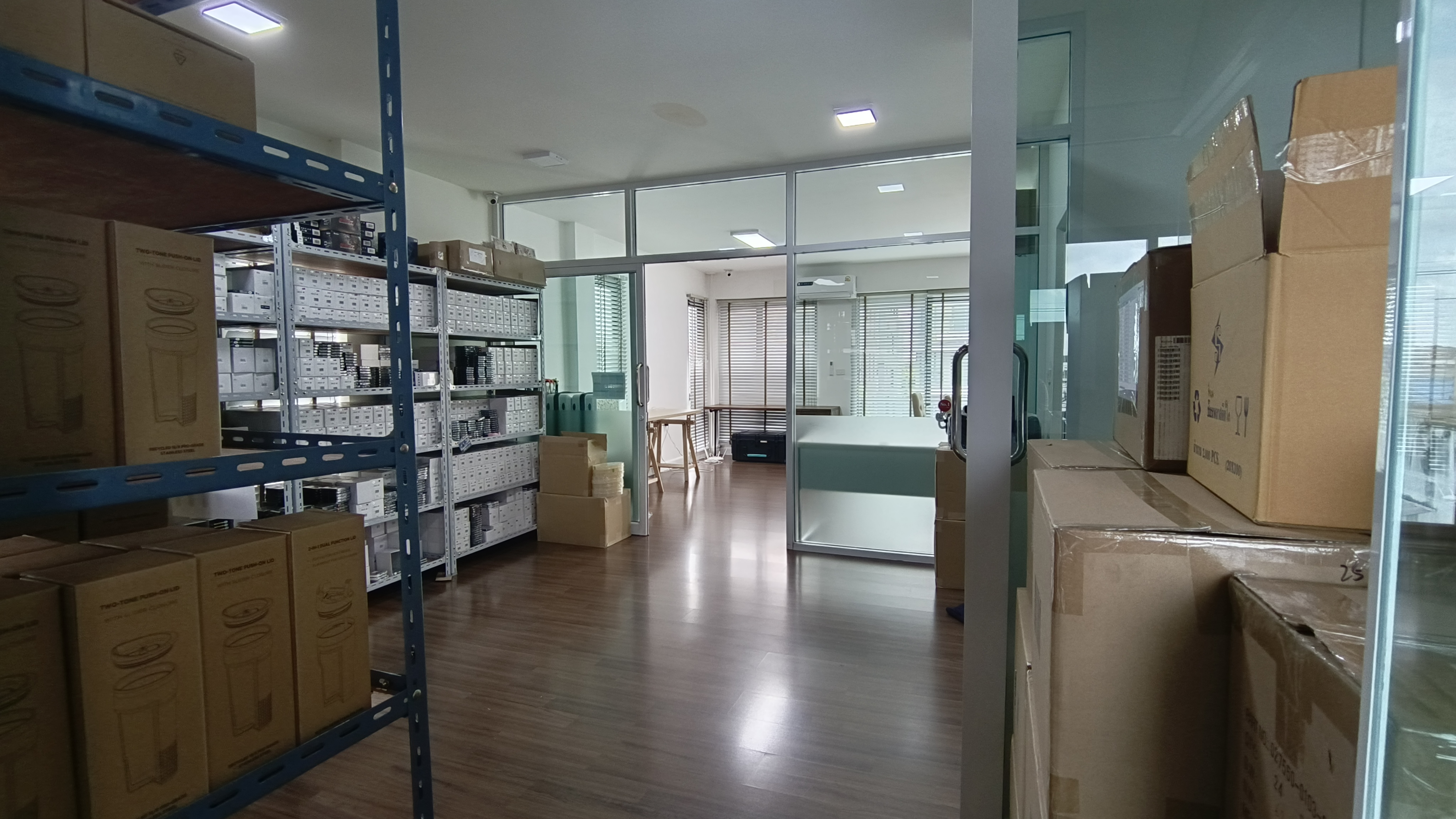

ภาพ 03: พื้นที่ห้องเก็บของเดิม

ภาพ 04: บานประตูกระจกสวิง

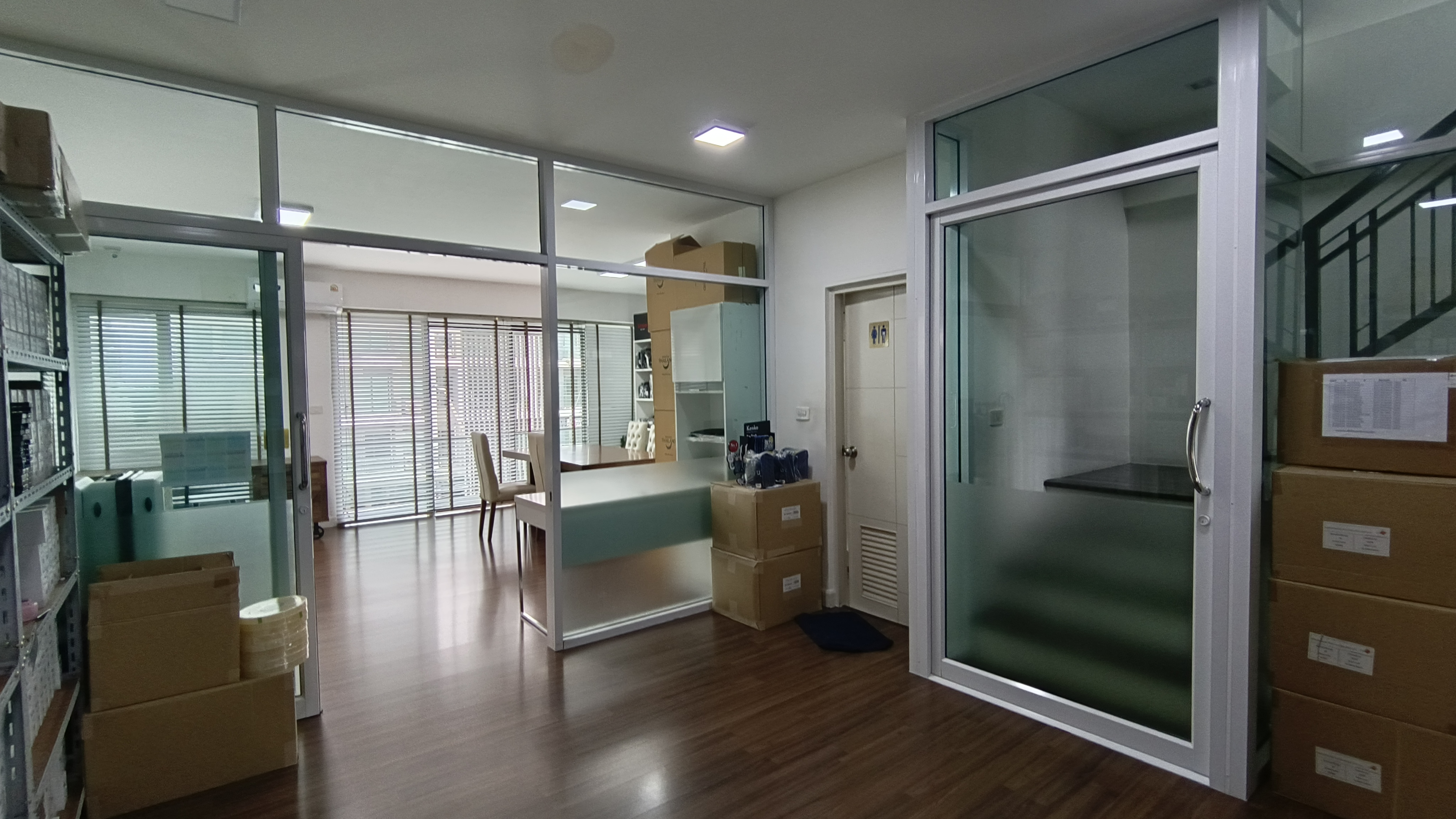

ภาพ 05: แนวหน้าต่างและผ้าม่าน

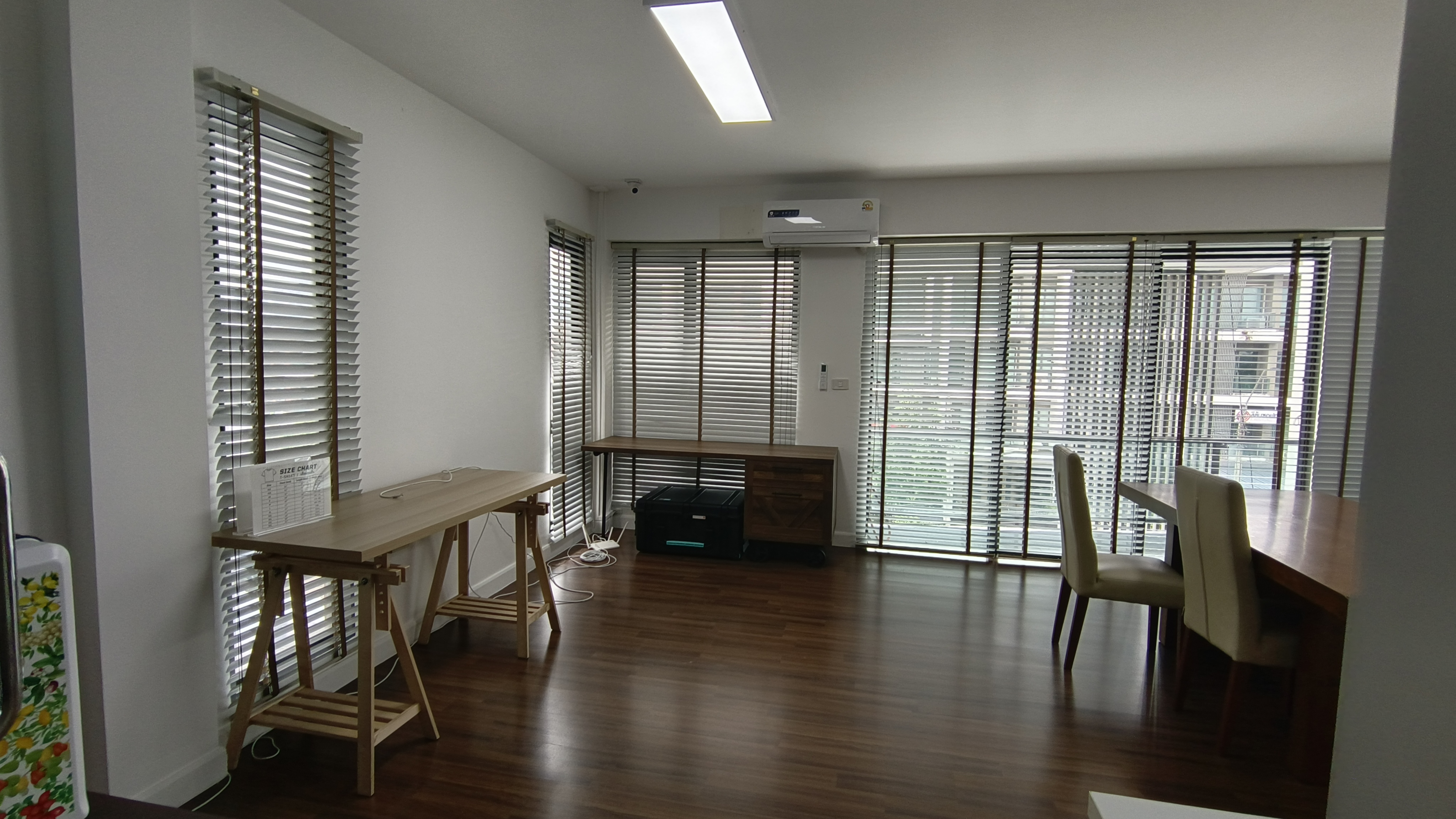

ภาพ 06: ทางขึ้น-ลงบันได

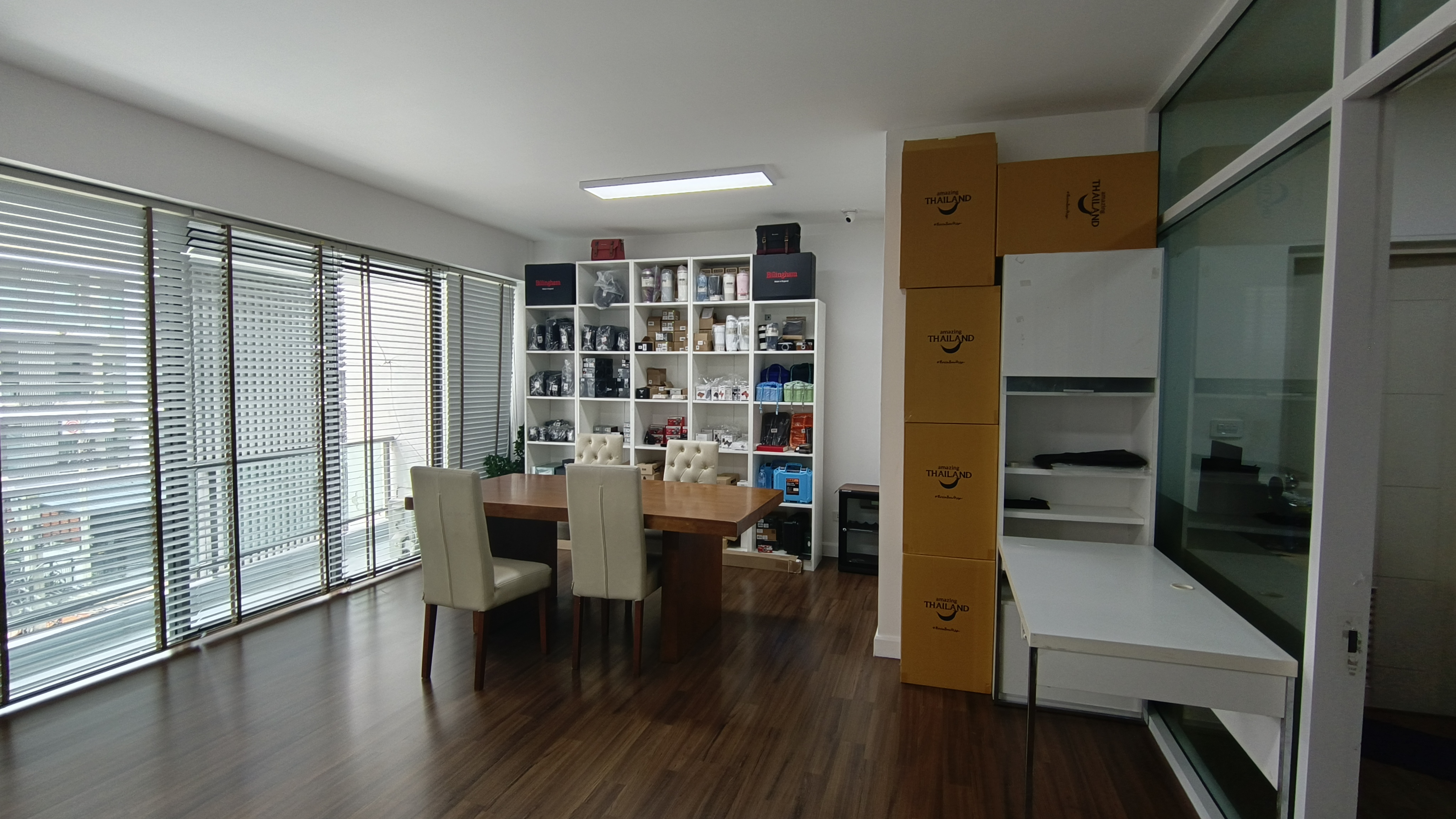

ภาพ 07: แถบฝ้าและระบบไฟ

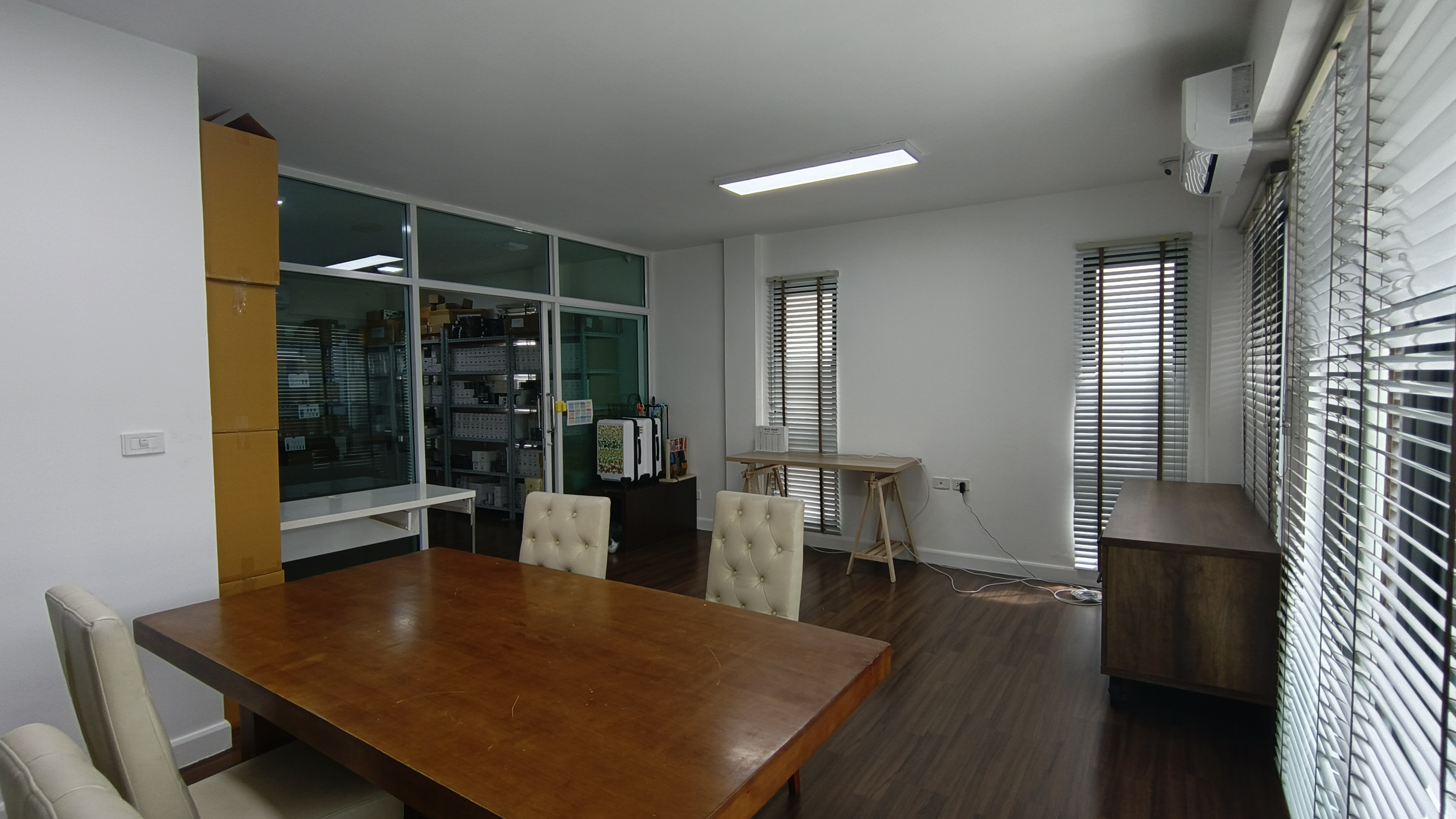

ภาพ 08: ประตูห้องน้ำและมุมตู้

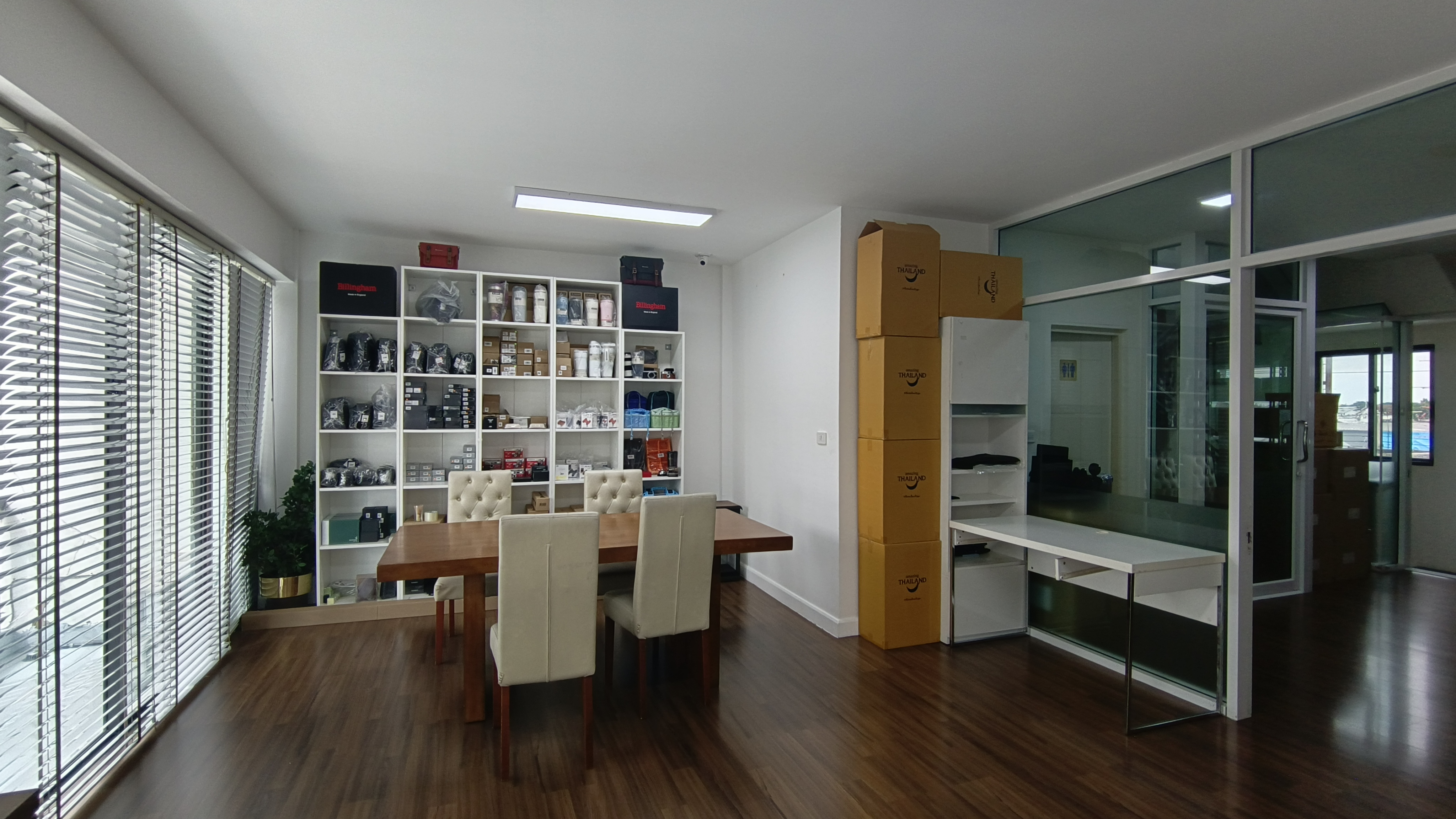

ภาพ 09: มุมกว้างชั้น 3 ก่อนเคลียร์

รายละเอียดแนวคิดการออกแบบ (Design Specs)

•
จำนวนที่นั่ง: ทั้งหมด 8 ที่นั่ง แบ่งเป็นห้องหน้า 4 ที่ และห้องหลัง 4 ที่
•
ขนาดโต๊ะ: 120 × 65 ซม. ต่อที่นั่ง ท็อปไม้โอ๊กอ่อน (Light Oak) ขาโครงเหล็ก Off-White เรียบหรู
•
เก้าอี้และฉากกั้น: เก้าอี้ Charcoal Mesh ระบายอากาศ มีส่วนดันหลัง; ฉากกั้นเตี้ยผ้าสี Sage Green ให้ความเป็นส่วนตัวแต่ไม่อึดอัด
•
ข้อกำหนดโครงสร้างเดิม: คงกระจกกั้นห้องเดิม กรอบอลูมิเนียม บานประตู แถบฝ้า บันได ห้องน้ำ และพื้นเดิมทั้งหมด (ไม่รื้อโครงสร้างหลัก)
•
การจัดการพื้นที่: เคลียร์ของเก่า ชั้นเหล็ก กล่อง และโต๊ะตู้เดิมออกทั้งหมด เพื่อเพิ่มพื้นที่สัญจรและแสงสว่าง

สิ่งที่ต้องวัดหน้างานก่อนสั่งซื้อจริง (Site Survey Checklist)

แบบจำลองและผังในปัจจุบันสร้างจากภาพถ่าย โดยมีสัดส่วนกว้าง 5.6 ม. และลึก 10.0 ม. เป็นค่าสมมติ ต้องวัดจุดจริงเหล่านี้:

1. ความกว้างสุทธิของห้องหน้า (เสาชนผนัง) รอวัดหน้างาน

2. ระยะช่องเปิดประตูกระจกบานเดิม รอวัดหน้างาน

3. ระยะผนังถึงบันไดลงชั้น 2 ด้านขวาสุด รอวัดหน้างาน

4. ตำแหน่งปลั๊กไฟและเต้ารับ LAN บนพื้น/ผนัง รอสำรวจสายไฟ

ประวัติการพัฒนาและข้อสั่งการ (Development Log)

รอบที่ 1: โจทย์แรกเริ่ม

นายท่านสั่งเคลียร์ของชั้น 3 ออกทั้งหมด วางโต๊ะทำงานใหม่ ขอภาพ Mockup + Floor plan + 3D Simulation เดินหมุนได้แบบ Enscape โดยคงกระจกกั้นห้องเดิม

รอบที่ 2: จำลอง 3D Walkthrough ในเบราว์เซอร์

สร้างโมเดล 3D geometry เดินด้วย WASD มีวัสดุไม้โอ๊ก ลายเสี้ยนไม้ เก้าอี้ Ergonomic และเงาสะท้อน

รอบที่ 3-4: ปรับทิศทางบันไดและระเบียง (จุดสำคัญ)

นายท่านชี้ว่าผังเดิมยังวางตำแหน่งผิด: ด้านหลังของห้อง 1 ฝั่งขวาต้องเป็นประตูออกไปบันไดลงชั้น 2 และฝั่งซ้ายเป็นระเบียง พร้อมแนบภาพมาร์กจุด 1 (ประตูกระจก) และจุด 2 (ทางลงชั้น 2)
